Inženjerska gradnja

ACS samopenjajuća konstrukcija

Samopenjajući sistem ACS R sa armiračkom skelom na jednoj strani.

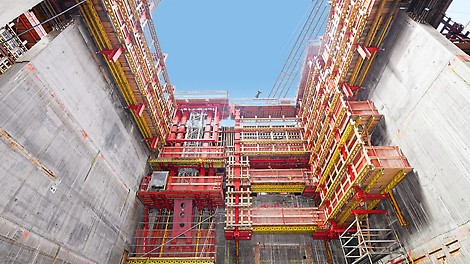

Različite varijante ACS samopenjajuće konstrukcije mogu međusobno da se kombinuju. U ovom slučaju, tri varijante ACS-a, u kombinaciji sa VARIO GT 24 i TRIO oplatom zidova, formira penjajuće jedinice, koje se podižu bez upotrebe krana.

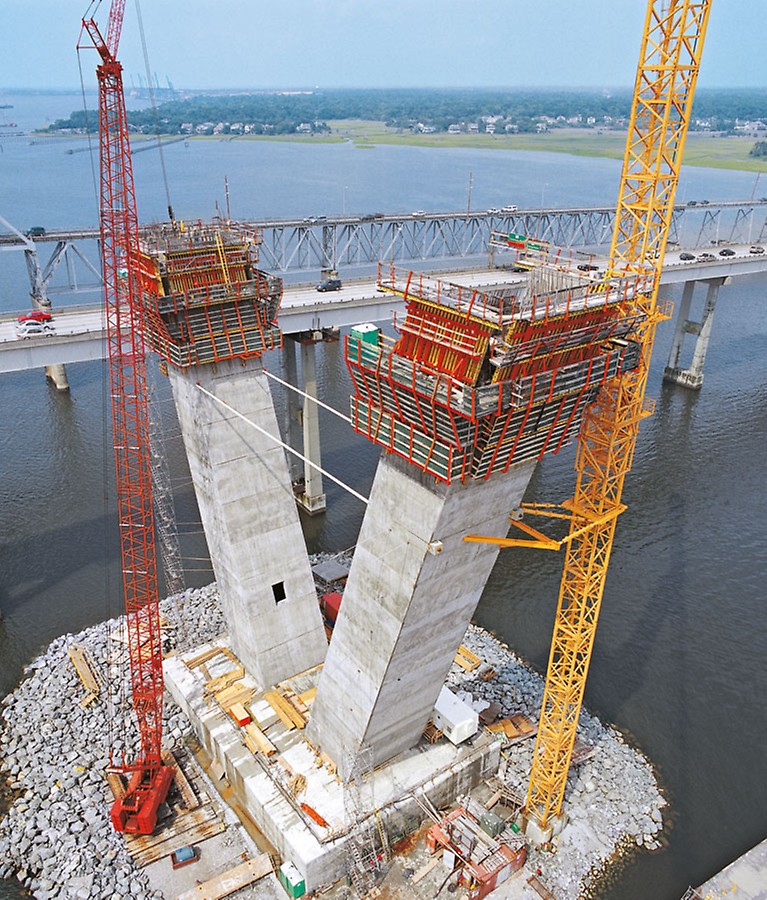

ACS V se prilagođava stubovima i pilonima sa kosim površinama nagnutim unapred ili unazad. Radne platforme su uvek, bez obzira na nagib, u horizontalnom položaju.

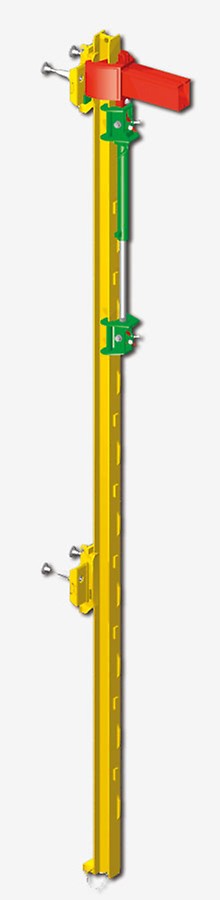

PERI podižući pogon predstavlja centralni deo svih ACS varijanti. Specijalni sistem sa graničnicima radi automatski i bezbedno, uz brzinu podizanja od 0,5 m/min.

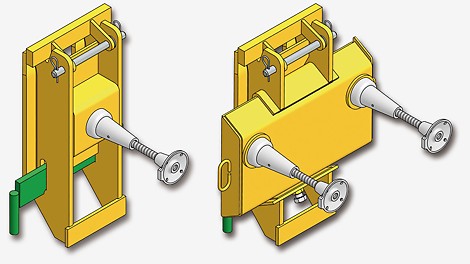

Velika nosivost zvanično atestiranog PERI penjajućeg ankera omogućava podizanje već kratko nakon betoniranja. Optimalna penjajuća papučica i tip ankera definisani su za svaki projekat.

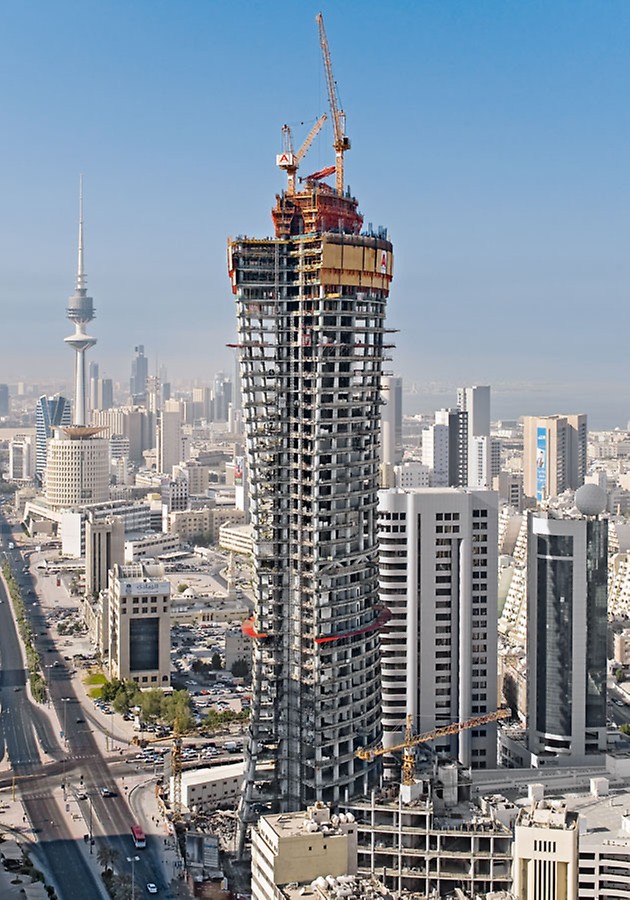

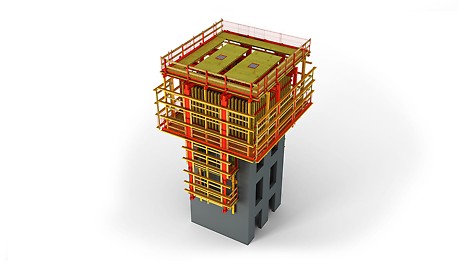

ACS P – rešenje za izradu jezgra višespratnice nezavisno od ostale konstrukcije I građevina u formi tornja – kombinovana sa ACS G. Obe strane oplate se kače na konzolne nosače platforme.

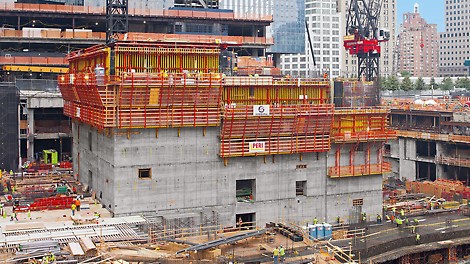

Prilikom realizacije spoljašnjih zidova jezgra zgrade, dimenzija 47 m x 43 m, ACS R varijanta predstavljala je optimalno rešenje.
Korišćenjem ACS samopenjajućih konstrukcija, transportuju se betonske pumpe ili stepenišni tornjevi, bez upotrebe krana.

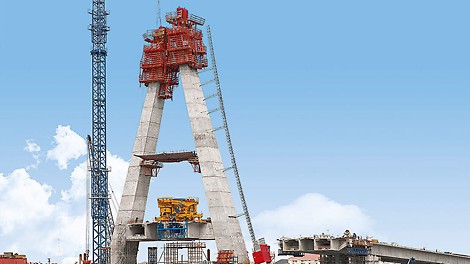

Za izradu 90 m visokog pilona mosta kombinovani su penjajući sistemi RCS i ACS.
1
/
9

Pregled

PERI ACS varijante samopenjajućeg sistema za fasade, jezgra, šahte i kose stubove čine izgradjnu visokih objekata krajnje ekonomičnom, brzom i bezbednom. Penjajuće jedinice, sastavljene od platformi i zidne oplate, podižu se sa etaže na etažu pomoću integrisanog hidrauličnog sistema. Racionalizovani radni procesi obezbeđuju visoku produktivnost i izuzetno kratke cikluse betoniranja. Istovremenim podizanjem više penjajućih jedinica smanjuje se broj otvorenih radnih prostora, a samim tim omogućava bezbedan rad.

Ubrzani radni procesi, bez upotrebe krana
Brz ritam montaže, demontaže i hidrauličnog podizanja

Nesmetan rad bez obzira na vremenske uslove
Prostrane platforme sa zaštitnim panelima štite od vetra i loših vremenskih prilika

Izdržljive radne platforme
Radne platforme nose veliku težinu, npr. zalihe materijala ili betonske pumpe

Tehničke karakteristike

  • Bezbedno podizanje po šinama, bez upotrebe krana
  • Podižući pogon snage 100 kN
  • Kontrolisano i nesmetano podizanje
  • Efektivna brzina podizanja 0,4 m/min
  • Podizanje je izvodljivo i van radnog vremena zahvaljujući gotovo nečujnom hidrauličnom pogonu
  • Odvijanje radnih procesa nezavisno od vremenskih uslova, zahvaljujući zatvorenim radnim platformama
  • Penjajuće papučice i vrste ankera su prilagođeni specifičnostima projekta kao što su: struktura, opterećenje, jačina vetra i potrebna čvrstoća betona
  • Velike penjajuće jedinice smanjuju broj mesta ankerovanja

Varijante

ACS R samopenjajući sistem

Standardni sistem sa kolicima i oplatom otvorenom sa gornje strane, za jednostavnu ugradnju armature

ACS P sistem platformi

Za izradu jezgra višespratnica, nezavisno od ostale konstrukcije, kao i za tornjeve, sa velikim površinama za rad i skladištenje

ACS G ovešana konstrukcija

Za monolitno betoniranje zidova i ploča ili primenu kod kružnih objekata; obe strane oplate se kače na konzolno vešalo

ACS V podesiva varijanta

Primena kod građevina sa kosim zidovima kao što su stubovi mostova ili piloni, a sa horizontalnim platformama

ACS S oplata šahtova

Za centralno pozicionirana stepeništa ili mala liftovska jezgra, sa samo jednom, centralno pozicioniranom penjajućom jedinicom

ACS C oplata jezgra

Za premeštanje oplate jezgra većih dimenzija uključujući betonske pumpe i gradilišnu opremu
