VARIOKIT VRB rešetkasti nosač
Pregled
VRB rešetkasti nosač koristi se pretežno u mostogradnji kao noseća konstrukcija za velike raspone, od 25 m do 40 m. Karakterišu ga izuzetno velika nosivost – do 3.000 kNm – i relativno mala sopstvena težina.
Opztimizovano korišćenje materijala
Ubrzan proces gradnje usled smanjenog broja nosača zahvaljujući velikoj nosivosti.
Brzo prilagođavanje dužine
na promenljive raspone pomoću nekolicine različitih ramova
Visok stepen bezbednosti

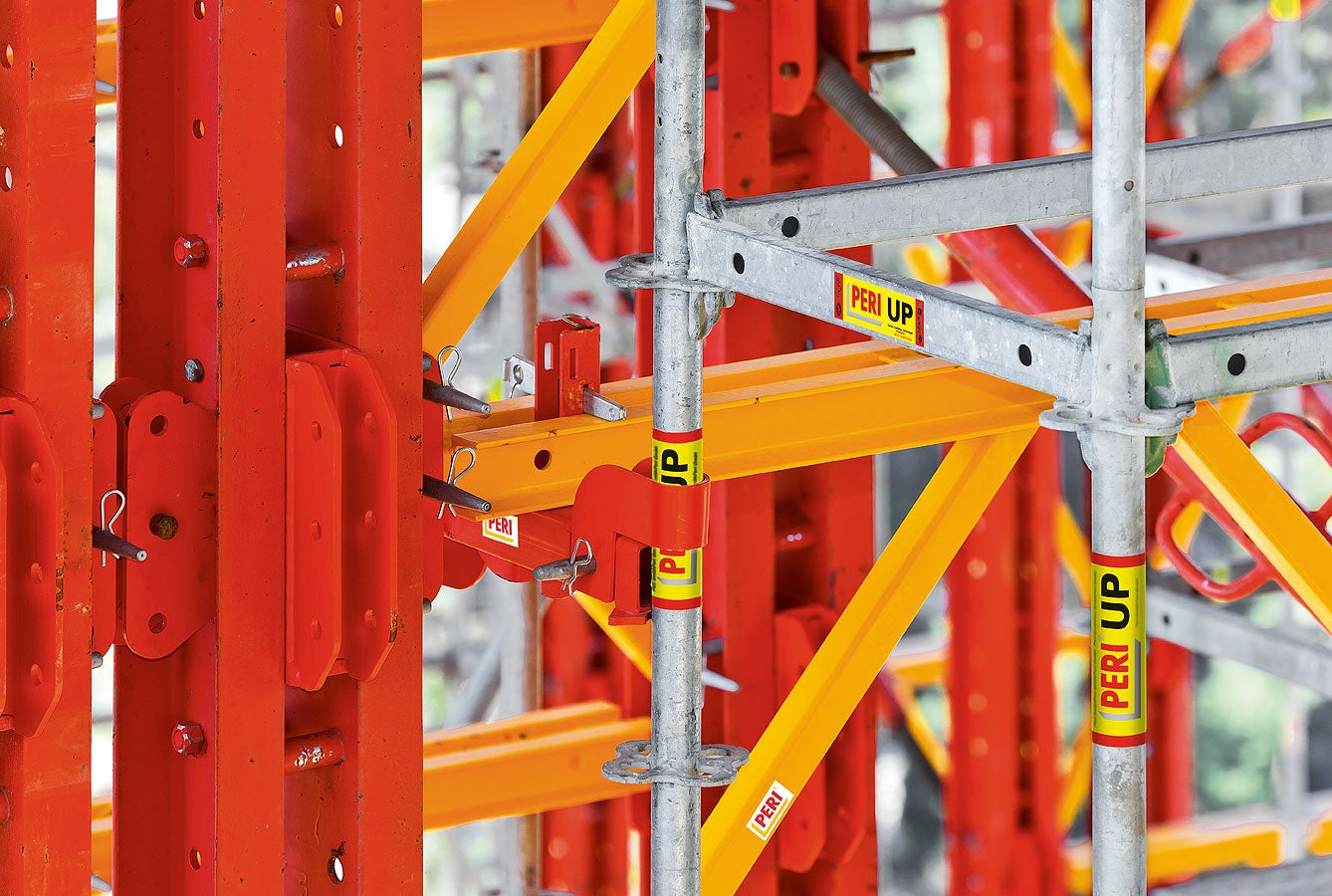

Integrisana rešenja za radne platforme i pristupna stepeništa na bazi PERI UP modularnog sistema
Tehničke karakteristike
- Optimizovan za raspone do 40 m i dozvoljen momenat savijanja 3.000 kNm
- Kombinacijom različitih tipova ramova i zahvaljujući teleskopskoj funkciji nosećeg rama moguća je kontinualna realizacija svih raspona i izjednačavanje tolerancije montaže na nosećem ramu
Vrste ramova
Sistem se sastoji od ramova, optimizovanih za različita opterećenja i dužine, koji odgovarajućom međusobnom kombinacijom, omogućavaju kontinuiranu realizaciju svih raspona.
Razlikujemo:
Noseći ram
za prenošenje opterećenja na noseće tornjeve
Vezni ram
za veće poprečne sile u blizini nosećeg rama kao i za oslonce na sredini raspona i na spojevima
Standardni ram
za primenu na sredini polja

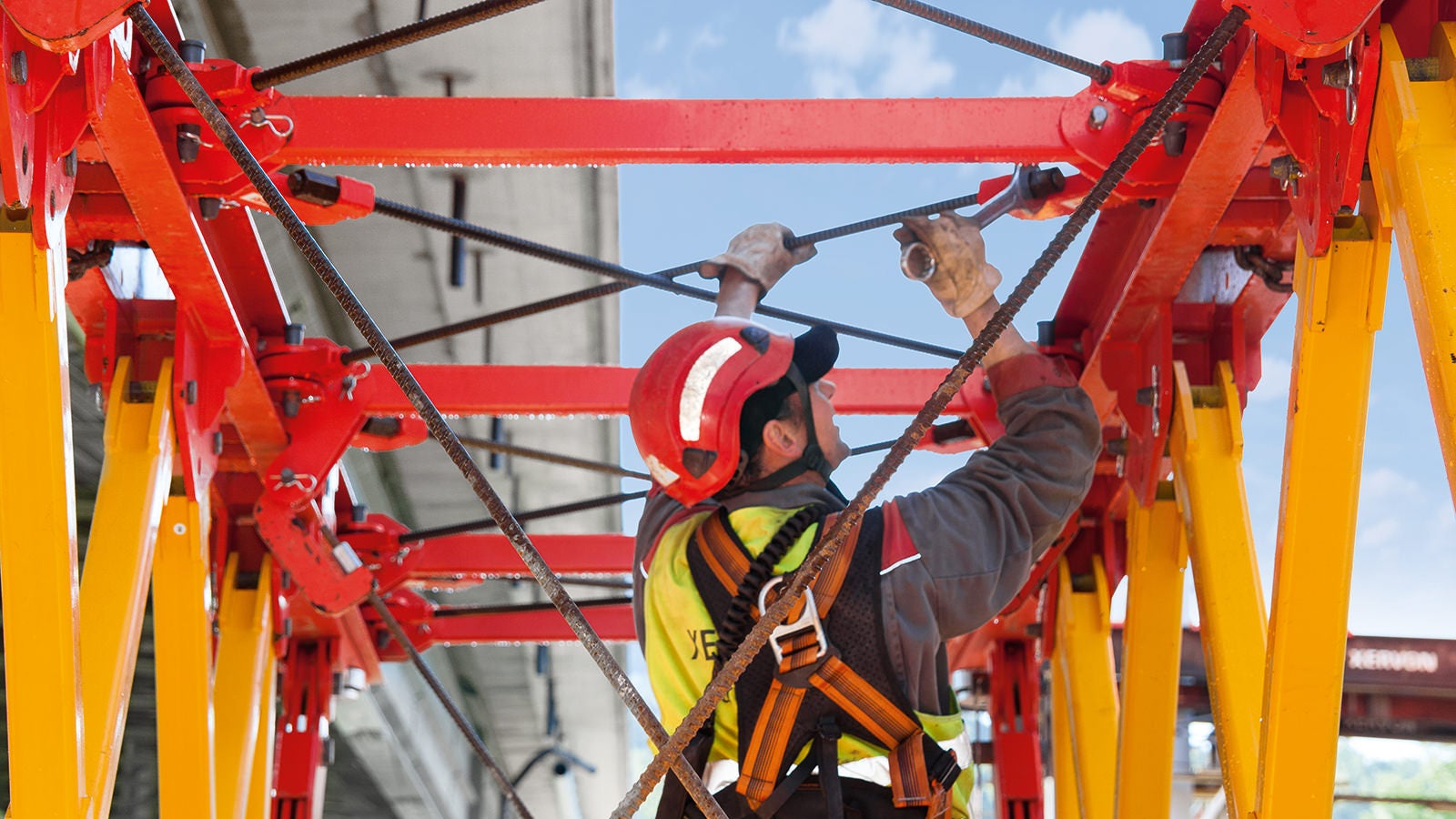

Standardizovani horizontalni i vertikalni spojevi, neutralni na os, omogućavaju optimalnu iskorišćenost nosivosti i efikasnu iskorišćenost materijala.
